破解氧化铝的“元素密码”：壹号娱乐微波系列为精准测定按下“加速键”
氧化铝又称矾土、刚玉，常见稳定结构的主要是α-Al2O3和β-Al2O3。氧化铝可作为高温耐火材料使用，也用于制耐火砖、坩埚、瓷器、人造红宝石等，是生产金属铝的主要原料，主要供电解炼制金属铝使用，也是电解烟气干法脱氟的吸附剂。氧化铝还用作保温材料，与电解质形成结壳，覆盖在电解质液面上，常采用氧化铝-固体电解质碎块混合物覆盖在阳极表面进行保温。
对于氧化铝微量元素含量的测定可依据国家标准GB/T 6609.1-2018《氧化铝化学分析方法和物理性能测定方法 第1部分：微量元素含量的测定 电感耦合等离子体原子发射光谱法》。本方案参照上述标准，采用微波消解系统处理试样。
1.仪器与耗材
1.1壹号娱乐产品支撑
1. 密闭式智能微波消解/萃取仪XT-iMD
2. 高通超级微波消解系统 UM 260
3. 样品前处理加热仪XT-9916-Ⅱ
1.2试剂
1. 硝酸 优级纯
2. 硫酸 优级纯
3. 磷酸 分析纯
4. 实验用水：超纯水
1.3耗材
移液器、一次性手套、称量纸、样品勺、石英玻璃消解管、高压力消解管等
2.方案一：常规微波XT-iMD
称取0.1g样品于高压版消解罐中，在消解罐中，加入3mL硝酸+2mL硫酸+3mL磷酸，静置30min，盖上内盖，装好防爆框架。将消解罐放入微波消解仪内，选择高压模式，进行微波消解，消解程序见下表，微波消解结束后，冷却降压，开盖，转移定容至50mL。定容后观察到样品消解溶液澄清透明，底部无沉淀，样品消解完全。
氧化铝微波消解程序
步骤 | 温度（℃） | 时间（min） |
1 | 120 | 11 |
2 | 150 | 10 |
3 | 180 | 20 |
4 | 220 | 60 |

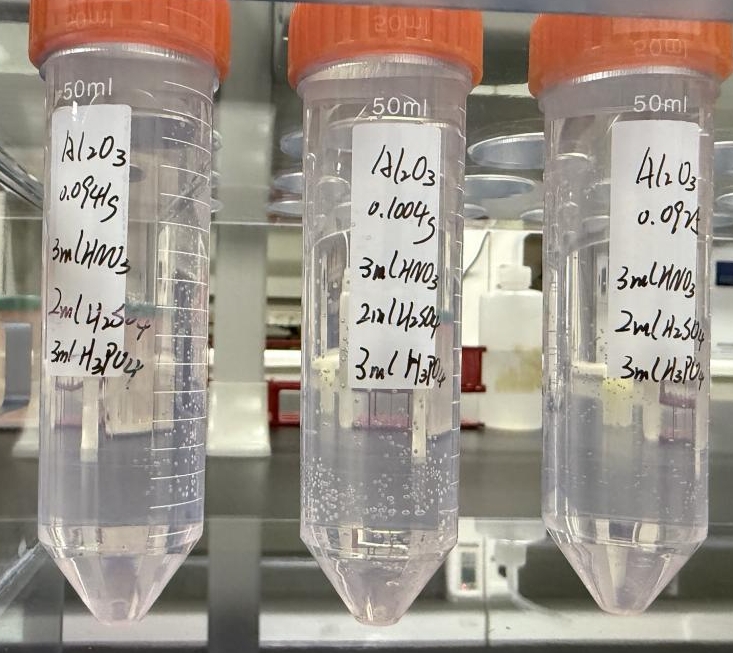

氧化铝加入酸体系3mL硝酸+2mL硫酸+3mL磷酸的微波消解结果
3.方案二：超级微波UM 260
1 取样量：称取样品0.1g
2 消解液：2mL硝酸、3mL磷酸、1mL硫酸，按照此顺序使用移液器小心加入酸液
3 消解程序：
目标温度/℃ | 升温时间/min | 保持时间/min |
150 | 8 | 1 |
210 | 10 | 1 |
260 | 10 | 40 |
4 预充压力：40bar
5 转移定容：程序运行结束后，仪器自动冷却。小心取出消解管，加入纯水定容至50mL，样品完全消解澄清透明。

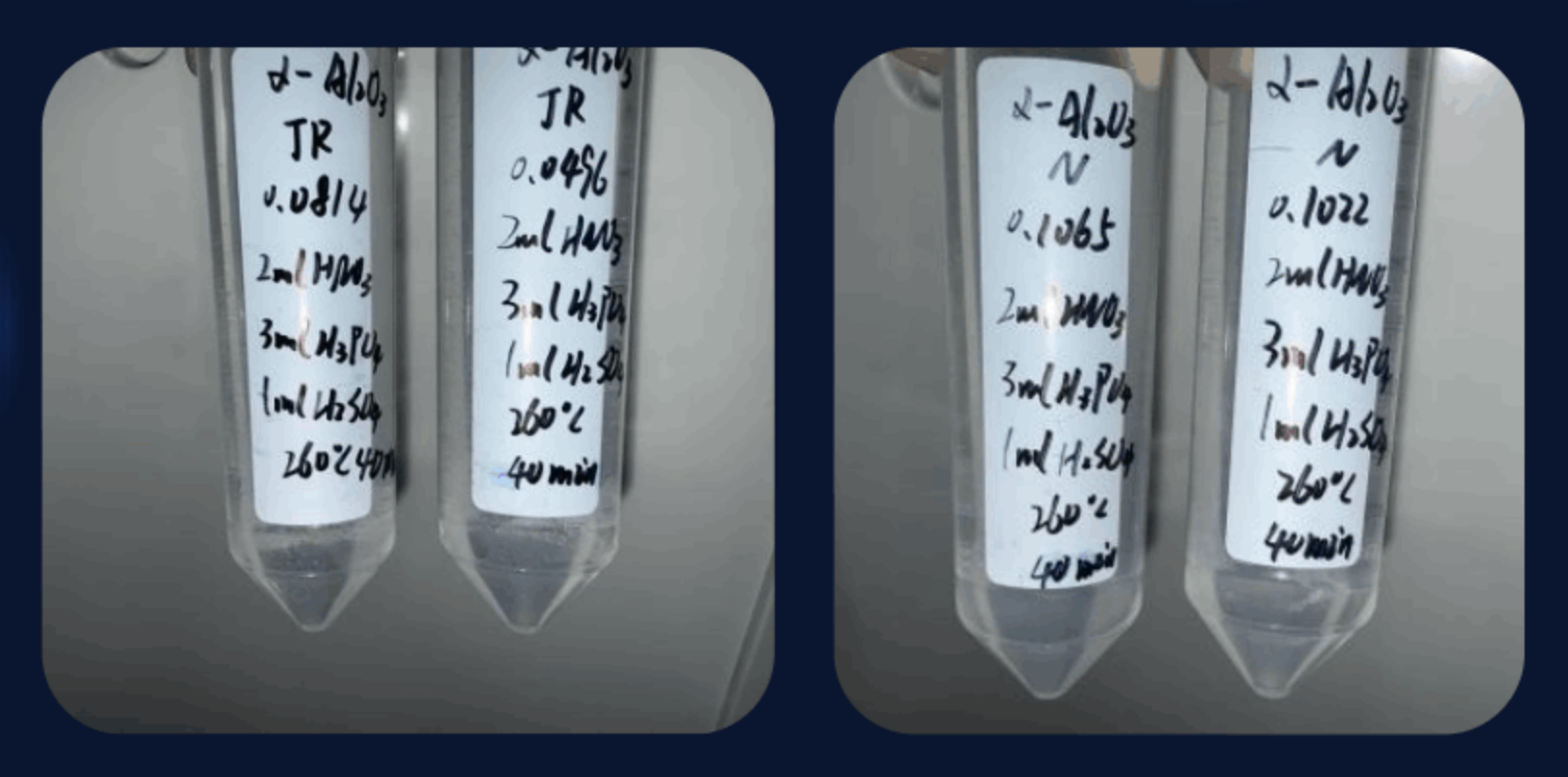

消解结果
4.总结
1 消解效率大幅提升
· 总消解时长大幅缩短：方案二总消解时间仅70分钟，相比方案一的101分钟，消解耗时减少近30%，单批次样品前处理周期大幅压缩，适配实验室高通量检测需求。
2 试剂用量更精简，使用成本更低
· 总酸用量显著减少：方案二消解液总酸量仅6mL（2mL硝酸+3mL磷酸+1mL硫酸），相比方案一的8mL总酸用量，试剂消耗量降低25%，减少实验耗材成本。
· 降低基体干扰风险：更少的酸用量可减少后续定容后溶液中的酸基体占比，降低高浓度酸对后续元素检测的基体干扰，提升检测数据准确性。
3 操作流程更简便，人工干预更少
· 无需复杂罐体组装：方案二无需像方案一那样安装高压消解罐内盖、防爆框架等复杂配件，仅使用普通消解管即可完成操作，样品前处理的组装步骤大幅简化。
· 仪器自动冷却：消解程序运行结束后仪器自带极速冷却系统自动完成降温，无需人工值守等待冷却降压，减少实验人员的等待时间和人工操作环节。
4 消解安全性与稳定性更优
· 预充压力设计杜绝爆罐风险：方案二采用40bar氮气预加压的单腔体结构，试剂在高温下不会出现沸腾喷溅，彻底避免了常规微波中局部过热导致的爆罐、样品泄漏风险，减少了消解罐耗材的使用。
· 全批次温压一致性更高：所有样品管置于同一恒温水浴腔体中，所有样品的反应温度、压力完全均匀一致，相比方案一独立消解罐的模式，批内样品消解效果的平行性更好，数据重现性更高。
· 整体泄压安全机制：取消传统独立密闭罐设计，采用腔体整体泄压机制，相比方案一单个消解罐的泄压模式，安全防护等级更高，实验人员操作风险更低。
5 消解能力适配性更强
依托超级微波最高300℃、200bar的极限反应条件，在相同取样量下，对高脂、高纤维、高硅等复杂顽固基质样品的消解能力更强，即便使用更少的酸量，依然能保证样品完全消解，最终得到澄清透明无残渣的消解液。
